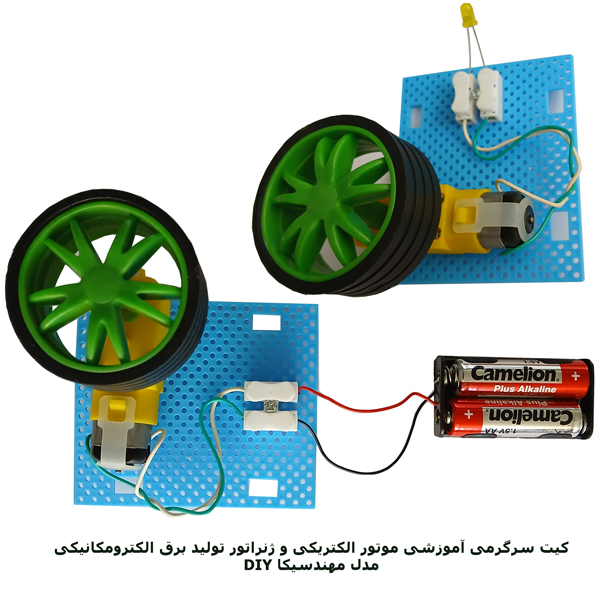

کیت سرگرمی آموزشی دانش آموزی موتور الکتریکی وژنراتور تولید برق الکترومکانیکی مدل DIY-GM2

الف ) معرفی و شرح محصول :

دو پروژه دانش آموزی راه اندازی موتور الکتریکی DC با باتری قلمی و ژنراتور تولید برق الکترومکانیکی ساده وراحت با این کیت آموزش داده میشود که موجب سرگرمی و آموزش دانش آموزان و سایر علاقه مندان خواهد شد .کیت بصورت قطعات مجزا و آماده است که به راحتی با پیچ ومهره مونتاژ میگردد .توجه دارید از اجزای یک کیت برای دو پروژه استفاده شده است.

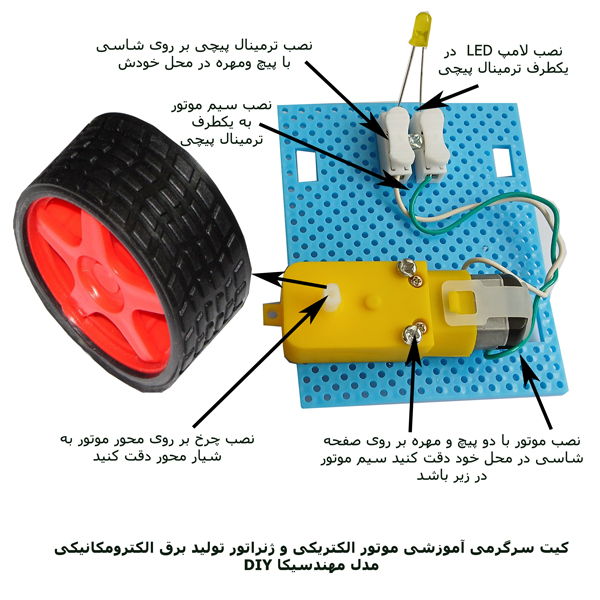

• راه اندازی و شرح عملکرد :

• نصب موتورگیربکسدار بر روی شاسی یا سازه با دو پیچ و مهره بلند مطابق شکل در محل خودش به گونه ای که سیم موتور در زیر قرارگیرد
• نصب ترمینال پیچی بر روی شاسی یا سازه در محل خودش با یک پیچ و مهره کوتاه
• نصب سیم اتصال موتور به ترمینال روی سازه نگهدارنده
• وقتی به عنوان موتور الکتریکی استفاده میشود باید دو سیم موتور را از ترمینال متصل به باتری 3 ولت قلمی همراه بسته کنید تا چرخ شروع به چرخش کند .با قطع و وصل سیم باتری حرکت چرخ را کنترل کنید .

پرسش آموزنده1 : آیا میدانید برای تغییر جهت چرخش چرخ چکار باید کرد ؟

• وقتی به عنوان ژنراتور تولید برق استفاده میکنیم دو سر سیم را از طریق ترمینال به لامپ نمایشگر LED وصل کنید و با چرخش چرخ محور موتور مشاهده تولید برق در خروجی و روشن شدن لامپ نمایشگر خواهید شد .میتوانید به جای لامپ از بوق بازر استفاده کنید که با چرخش چرخ صدا میدهد

پرسش آموزنده2 : آیا میدانید چرا با چرخش چرخ در یک جهت لامپ روشن میشود و در جهت دیگر روشن نمیشود ؟

• مشخصات  :

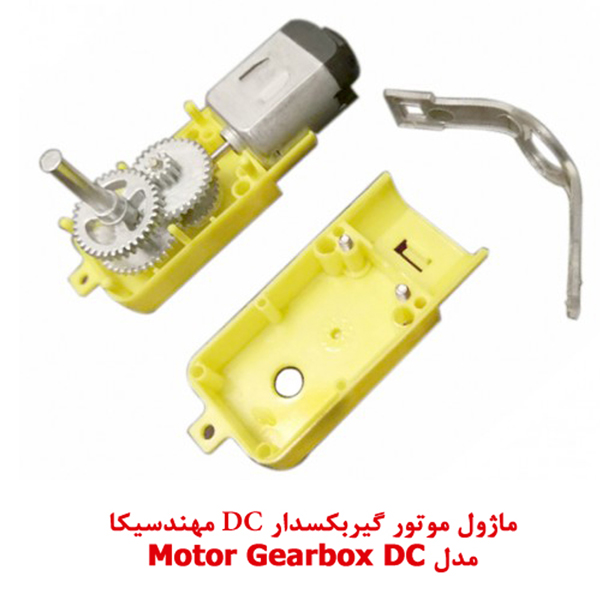

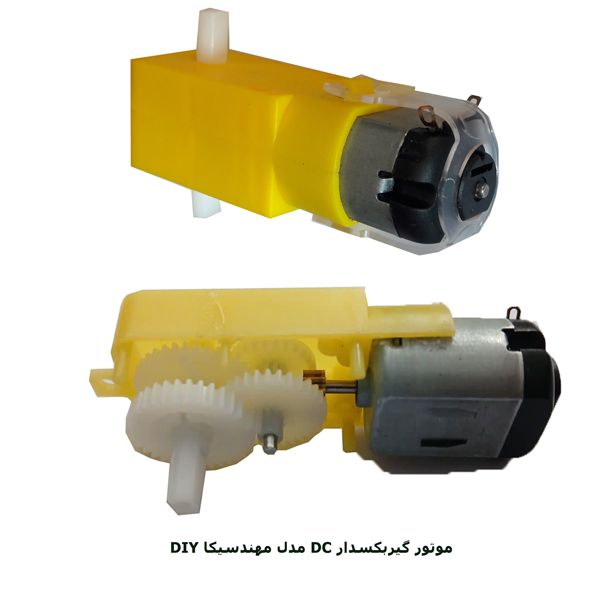

1. موتور الکتریکی DC گیربکسدار :

این موتور با یک مجموعه چرخ دنده به عنوان گیربکس کاهنده سرعت و افزایش قدرت عمل میکنند . ولتاژ مورد نیاز این موتور 3 تا 6 ولت باتری است . بر روی موتور دو سیم قرار دارد که برای اتصال به ترمینال پیچی استفاده میشود .

2. ترمینال پلاستیکی

از ترمینال پلاستیکی جهت ارتباط بین موتور با سیم جامپر استفاده شده است در بسته شما یکی از انواع مدلهای زیر قرار دارد. ترمینال پلاستیمی فشاری که با فشار دست سیم جامپر در زیر تیغه فلزی داخل ترمینال اتصال میابد.ترمینال پلاستیکی پیچی که با استفاده از یک پیچ گوشتی باید سیم جامپر را زیر پیچ محکم کنید .

برای نصب ترمینال بر روی شاسی یا سازه از یک پیچ و مهره کوتاه استفاده کنید

3. ماژول آلارم بازر

ماژول یک بوق بازر 5 ولت است که با وصل سیگنال صدای بوق میدهد . دوپایه مثبت و منفی جهت اصال دارد .

آموزش ویادگیری :

مراحل مونتاژ را میتوانید از روی بروشور راهنما و فیلمهای آموزشی به راحتی انجام دهید

 هشدار های ایمنی در کار و مونتاژ مدار

رعایت موارد ایمنی زیر الزام آور می­باشد در صورت عدم رعایت این نکات هیچ مسئولیتی متوجه مهندسیکا نمی باشد .

1. این بسته محتوی المانها و ماژولهای کوچک و ریز از جنس فلز و پلاستیک است که نباید در دسترس کودکان قرار گیرد .
2. قطعات و ماژولها کیت فقط برای پروژه آموزشی ذکر شده تعریف شده اند
3. جهت تغذیه مدار دو عدد باتری قلمی 1.5 ولت مناسب استاندارد تهیه نمایید .
4. درهنگام نصب باتریها در جاباتری دقت کنید مثبت و منفی باتری صحیح قرار داشته باشد
5. در هنگام سفارش نوع آماده و مونتاژ شده یا نوع کیت قطعات مجزا و قابل مونتاژ را تعیین کنید .

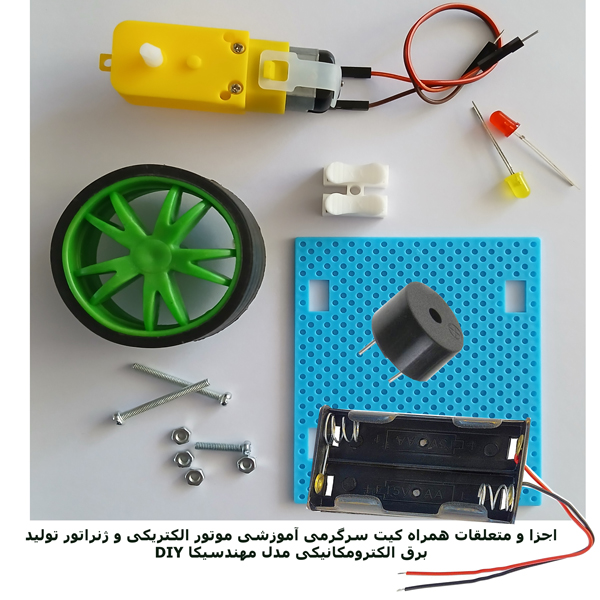

لیست قطعات و ماژولهای همراه بسته :

1. موتور گیربکسدار DC
2. شاسی یا سازه نگهدارنده موتور و سایر اجزا
3. ترمینال پیچی
4. لامپ نمایشگر LED
5. بوق بازر
6. پیچ و مهره برای نصب موتور و ترمینال
7. چرخ
8. سیم چامپر لحیم شده به موتور
9. جاباتری قلمی سیمدار
10. بروشور راهنما

این کالا بدون باتری تحویل میگردد و جهت راه اندازی کیت باید دو عدد باتری قلمی یک و نیم ولت تهیه کنید
