کیت سرگرمی آموزشی دانش آموزی ژنراتور تولید برق الکترومکانیکی وپنل خورشیدی مدل DIY-GMS2

الف ) معرفی و شرح محصول :

سه پروژه دانش آموزی راه اندازی موتور الکتریکی DC با باتری قلمی و ژنراتور تولید برق الکترومکانیکی و پنل خورشیدی تولید برق بصورت ساده وراحت با این کیت آموزش داده میشود که موجب سرگرمی و آموزش دانش آموزان و سایر علاقه مندان خواهد شد .کیت بصورت قطعات مجزا و آماده است که به راحتی با پیچ ومهره مونتاژ میگردد.  توجه دارید از اجزای یک کیت برای سه پروژه استفاده شده است.در ادامه هر پروژه با طرح سوالات آموزنده ذهن دانش آموز را به کاوش وتحقیق بیشتر تحریک میکنیم تا معلومات بیشتری بدست آورد.

• راه اندازی و شرح عملکرد :

• نصب موتورگیربکسدار بر روی شاسی یا سازه با دو پیچ و مهره بلند مطابق شکل در محل خودش به گونه ای که سیم موتور در زیر قرارگیرد
• نصب ترمینال پیچی بر روی شاسی یا سازه در محل خودش با یک پیچ و مهره کوتاه
• نصب سیم اتصال موتور به ترمینال روی سازه نگهدارنده
• وقتی به عنوان موتور الکتریکی استفاده میشود باید دو سیم موتور را از ترمینال متصل به باتری 3 ولت قلمی همراه بسته کنید تا چرخ شروع به چرخش کند .با قطع و وصل سیم باتری حرکت چرخ را کنترل کنید .

پرسش آموزنده1 : آیا میدانید برای تغییر جهت چرخش چرخ چکار باید کرد ؟

• وقتی به عنوان ژنراتور تولید برق استفاده میکنیم دو سر سیم را از طریق ترمینال به لامپ نمایشگر LED وصل کنید و با چرخش چرخ محور موتور مشاهده تولید برق در خروجی و روشن شدن لامپ نمایشگر خواهید شد .میتوانید به جای لامپ از بوق بازر استفاده کنید که با چرخش چرخ صدا میدهد

پرسش آموزنده2 : آیا میدانید چرا با چرخش چرخ در یک جهت لامپ روشن میشود و در جهت دیگر روشن نمیشود ؟

مونتاژ وراه اندازی پروژه ژنراتور خورشیدی

برای این پروژه نیازمند اجزای زیر از کیت هستید

• پنل خورشیدی سیمدار
• 2- ترمینال پیچی
• لامپ LED

دوسیم پنل خورشیدی را به یکطرف ترمینال پیچی وصل کنید و در طرف دیگر ترمینال پیچی یک لامپ LED نصب کنید. دقت کنید پایه بلندتر که مثبت است به سمت سیم مثبت پنل خورشیدی روی ترمینال پیچی قرار گیرد . حال وقتی پنل را در معرض نور خورشید قرار دهید لامپ LED روشن میشود .

پرسش آموزنده3 : برای تولید برق مصارف خانگی چگونه از این پنلهای خورشیدی میتوان استفاده کرد؟ مثلا برای استفاده یخچال که نیاز به برق 220v AC دارد

• مشخصات  :

1. موتور الکتریکی DC گیربکسدار :

این موتور با یک مجموعه چرخ دنده به عنوان گیربکس کاهنده سرعت و افزایش قدرت عمل میکنند . ولتاژ مورد نیاز این موتور 3 تا 6 ولت باتری است . بر روی موتور دو سیم قرار دارد که برای اتصال به ترمینال پیچی استفاده میشود .

2. ترمینال پلاستیکی

از ترمینال پلاستیکی جهت ارتباط بین موتور با سیم جامپر استفاده شده است در بسته شما یکی از انواع مدلهای زیر قرار دارد. ترمینال پلاستیمی فشاری که با فشار دست سیم جامپر در زیر تیغه فلزی داخل ترمینال اتصال میابد.ترمینال پلاستیکی پیچی که با استفاده از یک پیچ گوشتی باید سیم جامپر را زیر پیچ محکم کنید .

برای نصب ترمینال بر روی شاسی یا سازه از یک پیچ و مهره کوتاه استفاده کنید

3. ماژول آلارم بازر

ماژول یک بوق بازر 5 ولت است که با وصل سیگنال صدای بوق میدهد . دوپایه مثبت و منفی جهت اصال دارد .

4. لامپ نمایشگر LED

لامپ LED یک دیود ساطع‌کننده نور است که به رنگهای مختلف ارائه میشود ولتاژ مورد نیاز حدود 3 ولت است و دو پایه دارد که یکی مثبت و دیگری منفی است پایه مثبت بلند تر است .

5. پنل خورشیدی

پنل خورشیدی (Solar Panel) یا ماژول خورشیدی، ابزاری است که وظیفه تبدیل انرژی خورشید به برق را برعهده دارد. این پنل‌ها بخش کلیدی از سیستم‌های خورشیدی هستند و نقش آن‌ها شبیه به یک نیروگاه کوچک روی پشت‌بام یا هر سطحی است که در معرض نور خورشید قرار گیرد. پنل خورشیدی با جذب نور خورشید و تبدیل آن به انرژی الکتریکی، راهی پاک و اقتصادی برای تولید برق فراهم می‌کند؛ بدون نیاز به سوخت، بدون آلودگی و بدون وابستگی به شبکه برق شهری.

در ساختار داخلی یک پنل خورشیدی، مجموعه‌ای از سلول‌های کوچک وجود دارد که به آن‌ها سلول‌های فتوولتائیک (Photovoltaic Cells) گفته می‌شود. این سلول‌ها معمولاً از ماده‌ای نیمه‌هادی مثل سیلیکون ساخته شده‌اند. وقتی نور خورشید به این سلول‌ها می‌تابد، یک واکنش الکترونی درون ماده اتفاق می‌افتد که منجر به تولید جریان الکتریکی می‌شود. به همین دلیل، اصطلاح “فتوولتائیک” که به معنای “نور + برق” است، به این فناوری داده شده است.

در این کیت از یک پنل خورشیدی 5 ولت 100 میلی آمپر استفاده شده است که مطابق شکل دو سیم مثبت و منفی دارد

آموزش ویادگیری :

مراحل مونتاژ را میتوانید از روی بروشور راهنما و فیلمهای آموزشی به راحتی انجام دهید

 هشدار های ایمنی در کار و مونتاژ مدار

رعایت موارد ایمنی زیر الزام آور می­باشد در صورت عدم رعایت این نکات هیچ مسئولیتی متوجه مهندسیکا نمی باشد .

1. این بسته محتوی المانها و ماژولهای کوچک و ریز از جنس فلز و پلاستیک است که نباید در دسترس کودکان قرار گیرد .
2. قطعات و ماژولها کیت فقط برای پروژه آموزشی ذکر شده تعریف شده اند
3. جهت تغذیه مدار دو عدد باتری قلمی 1.5 ولت مناسب استاندارد تهیه نمایید .
4. درهنگام نصب باتریها در جاباتری دقت کنید مثبت و منفی باتری صحیح قرار داشته باشد
5. در هنگام سفارش نوع آماده و مونتاژ شده یا نوع کیت قطعات مجزا و قابل مونتاژ را تعیین کنید .

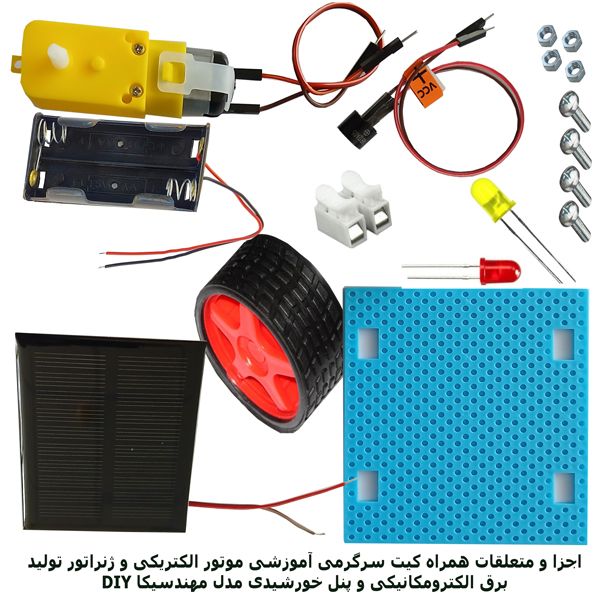

لیست قطعات و ماژولهای همراه بسته :

1. موتور گیربکسدار DC
2. شاسی یا سازه نگهدارنده موتور و سایر اجزا
3. ترمینال پیچی
4. لامپ نمایشگر LED
5. بوق بازر
6. پیچ و مهره برای نصب موتور و ترمینال
7. چرخ
8. سیم چامپر لحیم شده به موتور
9. پنل خورشیدی سیمدار
10. جاباتری قلمی سیمدار
11. بروشور راهنما
12. جعبه بسته بندی

این کالا بدون باتری تحویل میگردد و جهت راه اندازی کیت باید دو عدد باتری قلمی یک و نیم ولت تهیه کنید
