سرگرمی الکترونیکی و هیجان انگیز کیت اتاق هوشمند سخنگو با آردوینو نانو مدل AD0078-new مهندسیکا

الف ) معرفی و شرح محصول :

جهت هشدار به افراد در ورود به اتاق خصوصی یا باز کردن درب گنجه و کمد شخصی شما میتوانید یک پیام صوتی پخش کنید بدون آنکه خودتان در محل حضور داشته باشید در این بسته الکترونیکی ماژولهای لازم به صورت نمونه آزمایشگاهی به همراه CD آموزش مالتی مدیا جهت علاقه مندان ارائه میگردد که علاوه بر سرگرمی و لذت بردن از مدارات الکترونیک کاربرد آموزشی نیز دارد .

(جهت راه اندازی مدار یکعدد باتری کتابی ۹ ولت ترجیحا نوع آلکالاین تهیه نمایید)

• شرح عملکرد :

مدل AD0078 وAT0078 و STK0078 مهندسیکا طرح کیت هوشمند سخنگوی اتاق و گنجه با ماژول آردوینو نانوارائه شده است. با استفاده از سنسور حرکتی PIR حضور افراد در محل تشخیص داده میشود . وقتی مدار در اتاق یا داخل گنجه روشن باشد با حضور فرد در محل  LED قرمز روشن شده و همچنین مدار پیغام ” لطفا به چیزی دست نزنید ” را چند بار تکرار میکند البته با یک کلید S1 میتوان صدا را در صورت نیاز قطع نمود و فقط LED قرمز بیانگر عملکرد مدار خواهد بود با هر بار حرکت فرد این پیغام توسط مدار پخش میشود واگر حرکتی در محل نباشد یا پس از بستن درب گنجه یا عدم حضور فرد در محل سنسور حرکتیPIR پیام لازم را به ماژول آردوینو ارسال میکند و LED زرد روشن می شود که بیانگر فعال بودن مدار است .

• ویژگی ها :

این مجموعه شامل قطعات لازم جهت آموزش و آشنایی علاقه مندان با ماژول ها و کیتهای الکترونیک در سطح پیشرفته طراحی شده است پیاده سازی طرح با برد بورد (breadboard)باعث در اختیار داشتن یک مدار آزمایشگاهی خواهد.این مجموعه علاوه بر آموزش موجب سرگرمی علاقه مندان با الکترونیک خواهد شد .برای کسانی که میخواهند با ماژولهای آردوینو بیشتر آشنا شوند بسیار مفید خواهد بود .البته در این بسته ماژولهای آردوینو نانو از قبل پروگرام شده اند . قطعات و ماژولهای این مجموعه جهت استفاده در سایر مدارات نیز کاربرد دارد و در صورت آشنایی با نرم افزار آردوینو امکان پروگرام کردن ماژول آردوینو نانو برای سایر طرح ها مقدور است.

• سایر قابلیتها :

توجه داشته باشید در دو مدل AD0078 و STK0078 قطعات بصورت مجزا ارائه میشود و خریدار میتواند با استفاده از بروشور ارائه شده قطعات وماژولها را روی برد بورد (breadboard)   مونتاژ نماید لذا ارائه تصویر وعکس کیت مونتاژ شده در فروشگاه جهت راهنمایی خریداران است ولی در مدل AT0078 جهت سهولت در کار ماژولها به صورت نمونه آزمایشگاهی بر روی برد بورد ( breadboard) مونتاژ شده اند و میتوانید آموزش یادگیری را از نمونه مونتاژ شده که آماده به کار است شروع نمایید.مونتاژ برروی برد بورد (breadboard) مزایای زیادی برای کاربران دارد که در بردهای مدارچاپی امکان ندارد از جمله بازگشت و اصلاح مدار ویا استفاده از قطعات یا ماژولها در سایر طرحها و همچنین امکان مونتاژ و دمونتاژ مدار به کرات برای علاقه مندان این روش که بصورت آزمایشگاهی مدارات مونتاژ میشوند بهترین روش آموزشی در یادگیری است.این بسته به همراه CD آموزش مونتاژ مدار ارائه میگردد.

• آموزش ویادگیری :

مراحل مونتاژ را میتوانید از روی CD آموزشی به راحتی انجام دهید در شاخه CD درایو فایل setup.exe  اجرا نمایید اگر نرم افزار ماکرومدیا فلش پلیر در کامپیوتر ندارید از داخل CD وارد فولدر INSTALL شده و آن را روی کامپیوترتان نصب نمایید. چنانچه هر مشکلی داشتید با ایمیل ما تماس بگیرید ما حتما شما را راهنمایی خواهیم کرد .

در نرم افزار آموزشی با استفاده از دکمه هایNEXT وBACK  به اسلاید بعدی و قبلی بروید و با دکمه MAIN به صفحه اصلی برمیگردید .

ب ) نکات مهم :

1. ماژول آردوینو نانو به الکتریسیته ساکن دست حساس است و آسیب می بیند لذا هنگام نصب از دستکش آنتی استاتیک استفاده کنید یا از لبه­های ماژول بگیرید
2. هنگام نصب ماژولها روی برد بورد زیاد فشار وارد نکنید که باعث شکسته شدن برد و قطع اتصالات خواهد شد
3. بهتر است قبل از نصب ماژولها با مطالعه کاتالوگ آن با مشخصات پایه ها و پلاریته وسطح ولتاژ قابل قبول قطعه آشنا شوید
4. در صورت عدم آشنایی با قطعات با توجه به عکس ارائه شده و رنگ سیم ها میتوان مدار را مونتاژ کرد
5. عملکر صحیح مدار در خروجی بانمایشگر قابل تشخیص است.
6. جهت تغذیه مدار یک عدد باتری کتابی ۹ ولت مناسب تهیه نمایید . توجه داشته باشید اگر سطح ولتاژ باتری پایین باشد مدار عملکرد درستی نخواهد داشت با توجه به وجود باتری های بی کیفیت در بازار میتوانید از یک آداپتور ۹ ولت DC نیز استفاده نمایید .

• درصورت عملکرد نادرست مدار مراحل زیر را انجام دهید :

1. باتری نو در مدار استفاده کنید
2. بعد از وصل کردن باتری چند دقیقه حرکتی مقابل حسگر صورت نگیرد تا حسگر کالیبره شود
3. جهت حسگر به سمتی که حرکت وجود دارد تنظیم شده باشد
4. ماژول آردوینو را با دکمه­ی روی برد ریست کنید
5. خطوط تغذیه بالا و پایین برد بورد را بررسی کنید بیشتر اشتباهات در نادرست وصل شدن سیم ها به این خطوط است.
6. تجربه نشان داده است که حتی مجربترین افراد هم در بار اول اشتباه دارند به همین دلیل آموزش را با بردبورد انجام میدهیم تا به راحتی امکان اصلاح مدار باشد لذا با حوصله وبا توجه به نقشه وایرینگ مدار به دنبال ایراد باشید که معمولا جابجا وصل شدن سیم هاست وقتی اشکال را پیدا میکنید از حل مشکل لذت خواهید برد . این از مزیتهای طرح برد بورد آزمایشگاهی است
7. تصویر مدار مونتاژ شده را برایمان ایمیل کنید تا شما را راهنمایی کنیم .

ب ) لیست قطعات و ماژولهای همراه بسته :

1. ماژول آردوینو نانو پروگرام شده با برنامه کیت سخنگوی هوشمند اتاق و گنجه یکعدد
2. برد بورد آزمایشگاهی جهت مونتاژ قطعات یکعدد
3. LED زرد، جهت نمایش عملکرد مدار یکعدد
4. LED قرمز، نمایش عملکرد حسگر یکعدد
5. سوکت باتری کتابی با فیوز محافظ یکعدد
6. سه عدد مقاومت ۲۷۰ یا ۴۷۰ اهم .
7. یک عدد مقاومت ۱۰۰ اهم .
8. سیم اتصال برد بورد جهت مونتاژ مدار در اندازه های مختلف
9. سنسور حرکتی PIR یکعدد
10. ماژول تقویت صدای AMP2 یکعدد( شامل ماژول AMP1 و بلندگوی ۸ اهم و کلید ۶ پایه قطع و وصل)
11. CD آموزش نحوه مونتاژ و تست مدار و بروشور

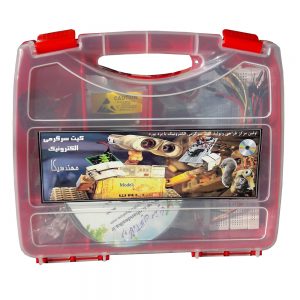

12. کیف پلاستیکی حمل قطعات

هشدار های ایمنی در کار و مونتاژ مدار

رعایت موارد ایمنی زیر الزام آور می­باشد در صورت عدم رعایت این نکات هیچ مسئولیتی متوجه مهندسیکا نمی باشد .

1. این بسته محتوی المانها و ماژولهای کوچک و ریز از جنس فلز و پلاستیک است که نباید در دسترس کودکان قرار گیرد .
2. جهت تغذیه مدار یک عدد باتری کتابی ۹ ولت مناسب استاندارد تهیه نمایید . توجه داشته باشید اگر سطح ولتاژ باتری پایین باشد مدار عملکرد درستی نخواهد داشت. جهت پیشگیری از احتمال اتصال کوتاه باتری سر راه باتری از فیوز ۵۰۰ma ( نیم آمپر) موجود در بسته استفاده کنید تا جریان زیاد عبور نکند .
3. در اتصال خطوط تغذیه رعایت ایمنی را داشته باشید که تغذیه اتصال کوتاه نشود اگر با وایرینگ و پلاریته مثبت و منفی تغذیه آشنا نیستید حتما از یک فرد مطلع کمک بگیرید .
4. در صورت استفاده از آداپتورحتما از آدابتورهای DC استاندارد و محافظ دار استفاده کنید . و قبل از اتصال به برد بورد از فیوز موجود در بسته طبق توضیحات استفاده کنید .
5. حتما جهت مونتاژ مدار به توضیحات CD آموزشی توجه کنید و مونتاژ را مرحله به مرحله از روی اسلایدهای CD انجام دهید در غیر اینصورت اگر فقط به تصویر و شماتیک مدار توجه داشته باشید ممکن است پلاریته مثبت و منفی ماژولها را رعایت نکنید و موجب سوختن ماژول ها بخصوص ماژول آردوینو شود. که مسئولیتی متوجه مهندسیکا نخواهد بود و برای دریافت ماژول سالم باید هزینه قطعه به قیمت روز بعلاوه هزینه حمل و ارسال را پرداخت نمایید .

کلیه مراحل مونتاژ را میتوانید از روی CD آموزشی به راحتی انجام دهید در شاخه CD  درایو فایل setup.exe   را اجرا نمایید وارد محیط نرم افزاری زیر خواهید شد با کلیک برروی گزینه ها مراحل آموزش مشاهده خواهد شد .

اگر اجرای فایل از روی درایو CD کند انجام میشود بهتر است فایلهای داخل CD را برروی هارد کامپیوتر کپی کنید و سپس از آن مسیر فایل را اجرا کنید

• شروع نرم افزار با صفحه زیر  انجام میشود

• محیط آموزش نرم افزار بصورت زیر است

• پس از انتخاب پروژه مرحله به مرحله مونتاژ مدار به شما آموزش داده خواهد شد بصورت زیر
