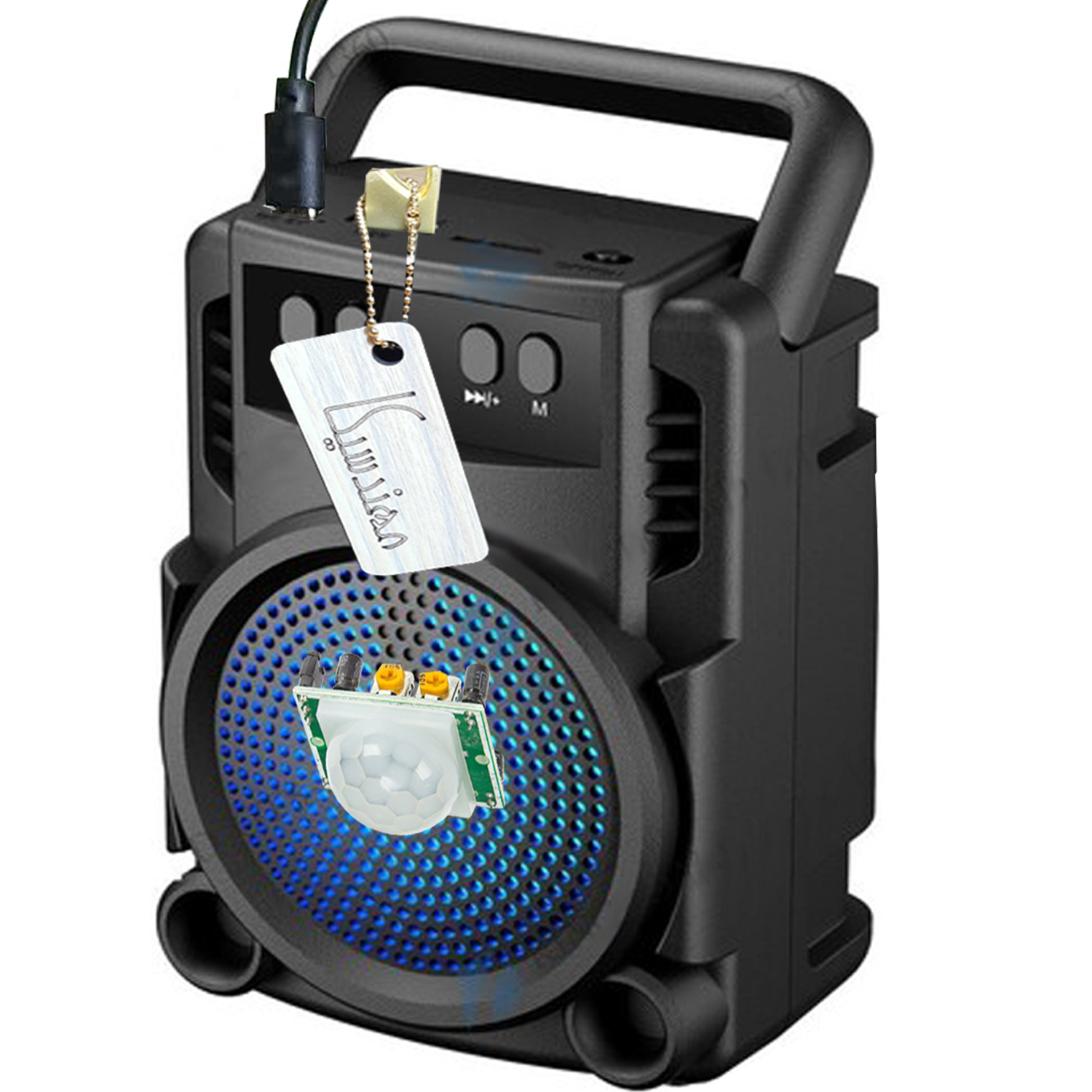

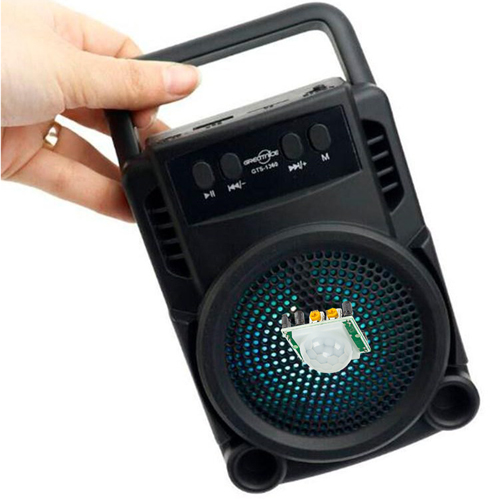

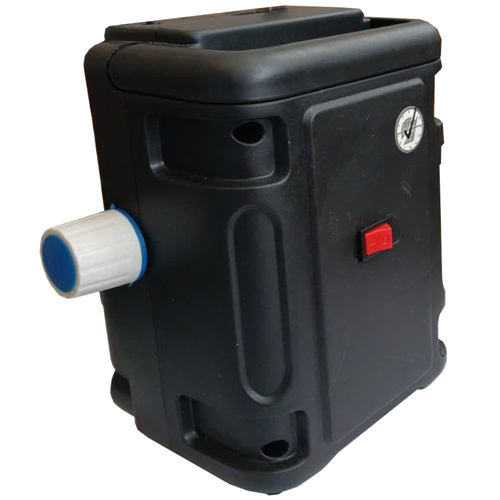

اسپیکر هوشمند مهندسیکا مدل تشخیص حرکت مادون قرمز PIR

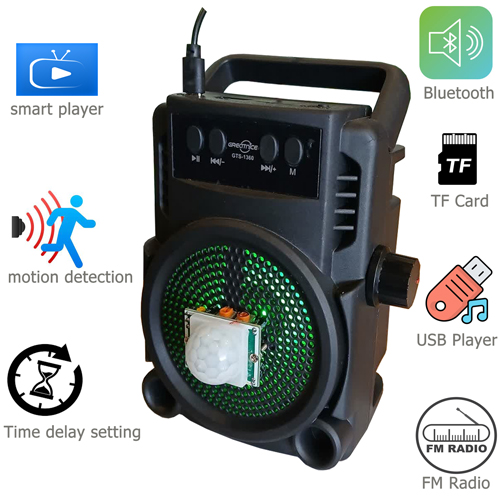

استفاده از سنسورهای الکترونیکی IOT در اسپیکرها موجب ایجاد هیجان و قابلیتهای ویژه­ای در کاربرد اسپیکره شده است . علاوه بر سرگرمی کاربردهای متنوعی نیز بدست می­آید که متناسب با سلیقه خود میتوانید بکار ببندید . با استفاده از دکمه Smart می­توانید اسپیکر را در دو حالت معمولی  و هوشمند تنظیم کنید، در حالت معمولی تمام قابلیتهای اسپیکر شامل کنترل بلوتوث، رادیو،کارت حافظه و فلش طبق بروشور نمونه اولیه قابل بکارگیری است و در حالت هوشمند شما از اسپیکر بصورت هوشمند متناسب با سنسورهایی که در محصولات مهندسیکا تعریف شده اند بهره برداری خواهید کرد مانند سنسور تشخیص حرکت مادون قرمز، سنسور حساس به نور محیط، سنسور لمسی، سنسور میکرو سوئیچ، سنسور تشخیص کجی و شیب،سنسور تشخیص سطح آب و سنسور شعله .

در مدل اسپیکر هوشمند با سنسورتشخیص حرکت مادون قرمز مهندسیکا، فایل صوتی حافظه فلش فقط با حرکت در مقابل سنسور پخش خواهد شد و پس از طی زمان تنظیم شده اگر حرکتی نباشد پخش صوت متوقف خواهد شد از کاربرهای جالب این اسپیکر به موارد زیر میتوان اشاره کرد :

1. در موزه ها برای پخش فایل صوتی در صورت حضور بازدید کننده .
2. در نمایشگاهها برای پخش فایل صوتی در صورت حضور بازدید کننده .
3. در مکانهایی که نیازمند اپراتور برای توضیح است جهت پخش فایل صوتی در صورت حضور بازدید کننده .
4. در تالو اعلانات عمومی یا خصوصی برای پخش فایل صوتی در صورت حضور بازدید کننده .
5. در مجالس و جمع خانواده جهت پخش فایل صوتی در صورت حرکت افراد .
6. بعنوان سرگرمی و ایجاد هیجان و غافلگیری در صورت ورود افراد به محدوده اتاق بصورت نامحسوس با پخش صدای ناگهانی مواجه می شوند .(توجه برای کودکان و افرادی که ناراحتی قلبی دارند خطرناک است).
7. در کمپ های گردشگری با قابلیت نصب در بیرون چادر جهت پخش فایل صوتی هشدار در صورت نزدیک شدن حیوانات به محدوده سنسور .
8. در محل نگهداری حیوانات اهلی جهت پخش صوت هشدار و الارم.
9. در ویلاها و مکانهایی که امکان تردد حیوانات خطرناک وجود دارد جهت هشدار و دور کردن حیوانات.
10. در منزل یا محل کار یا دفتر به عنوان دزدگیر در صورت تردد افراد در محدوده سنسور.
11. در خودرو و وسایل شخصی به عنوان آلارم هشدار در صورت تردد افراد در محدوده سنسور.
12. در دوربین مخفی برای ایجاد هیجان در جمع دوستان .(توجه برای کودکان و افرادی که ناراحتی قلبی دارند خطرناک است).
13. در مزارع کشاورزی و باغات جهت دور کردن پرندگان یا حیوانات از میوه ها و محصولات زراعی با پخش صدا
14. قابلیت ذخیره انواع صداها، و هشدارها در حافظه جهت پخش صدا مانند صدای گوینده خانم یا آقا به زبانهای مختلف، صدای ترانه یا موزیک، صدای هشدار زنگ یا کشتی یا قطار، صدای خودرو، موتور یا طبیعت و همچنید صدای حیوانات و یا صداهای خاص مانند شلیک گلوله یا هواپیما.

کیت ماژول سنسور تشخیص حرکت مادون قرمز مدل PIR

HC-SR501 PIR Motion Sensor(Passive infrared sensor)

حسگرهای مادون قرمز  (PIR sensor) نوعی از حسگرها هستند که به تابش مادون قرمز حساسند. این حسگرها اغلب برای تشخیص تابش مادون قرمز حاصل از بدن موجودات زنده اعم از انسان ، حیوانات ، و حرکتشان، در آشکارسازهای حرکت کاربرد دارند .

در سنسور مادون قرمز غیرفعال (Passive Infrared Sensor) یا به اختصار (PIR) ، کلمه (Passive) غیرفعال نشان می‌دهد که سنسور PIR هیچ انرژی را برای تشخیص اجسام تولید یا تابش نمی‌کند بلکه تابش مادون قرمز ساطع شده یا منعکس شده از اجسام را تشخیص می‌دهند.استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. مدل HC-SR501 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. این ماژول قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود ۲۰ تا ۹۰ ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد( جهت سنسور به سمت دیگر باشد ). خروجی سنسور تشخیص حركت مستقیما به یکی از پایه های ورودی تحریک رله متصل می گردد و در صورتی که هر نوع حرکتی توسط این سنسور تشخیص داده شود مقدار این پین یک می گردد و speaker متناسب با زمان تنظیم شده روشن  میشود. تا زمانی که حرکت مقابل سنسور وجود داشته باشد speaker روشن می ماند و بعد از طی شدن زمان تنظیم شده اگر حرکتی نباشد خاموش میشود با مشاهده حرکت جدید فایل صوتی ضبط شده روی حافظه فلش از ابتدا پخش میشود .از آنجا که این محصول کاربرد آموزشی دارد لذا قطعات بصورت نمونه آزمایشگاهی ارائه شده است.

این کیت وقتی عملکرد صحیح دارد که ولتاژ ولت باتری کامل باشد در صورت لزوم با آداپتور ۵ ولت شارژ کنید و دقت داشته باشید هنگام شارژ باتری از speaker استفاده نکنید و دکمه پاور خاموش باشد. در لحظه وصل باتری چند دقیقه مقابل سنسور حرکتی نباشد تا کالیبره شود برای اینکار میتوانید سر سنسور را به سمت دیگر که کسی تردد هم نکند مثلا دیوار قرار دهید بعد با حرکت دست نتیجه را مشاهده کنید دقت کنید در محیط های شلوغ و پرتردد سنسور وصل دائم است .

دو پتانسیومتر بر روی سنسور قرار دارد  یکی برای تنظیم حساسیت سنسور و دیگری برای تنظیم زمان وصل ماندن سنسور است.جهت تنظیم زمان وصل بودن سنسور پس از تشخیص حرکت مطابق شکل پتانسیومتر زرد رنگ سمت چپ را اگر در سمت عقربه های ساعت بچرخانیم زمان بیشتر میشود و بلعکس .برای تغییر حساسیت سنسور مطابق شکل پتانسیومتر زرد رنگ سمت راست را اگر در سمت عقربه های ساعت بچرخانیم حساسیت سنسور بیشتر میشود و بلعکس .

توجه : جامپر روی سنسور در حالت (H) تنظیم شده باشد .

بصورت پیش فرض جامپرها تنظیم شده اند زمان سنسور برای طول فایل صوتی ضبط شده در حافظه فلش تنظیم شده است. لذا نیازی به تنظیم نیست مگر آنکه تغییری صورت گرفته باشد

متعلقات همراه بسته :

1. اسپیکر
2. حافظه فلش
3. سنسور تشخیص حرکت
4. بروشور راهنما

مراحل راه اندازی اسپیکر به شرح زیر است :

1. سه سیم ماژول سنسور PIR را به پینهای سوزنی ورودی ماژول رله متصل نمایید .
2. طبق شکل سیم مثبت که با برچسب + مشخص شده به پایه VCC ماژول وصل شود .(بصورت پیش فرض وصل هستند)
3. کلید Smart اسپیکر را در حالت هوشمند (  O) قرار دهید .
4. حافظه فلش در سوکت قرار داشته باشد .
5. کلید پاور ماژول speaker را در حالت وصل ( ON) قرار دهید .
6. نتیجه ۱ : speaker روشن میشود و صدا بلندگو در ماکزیمم حالت شنیده خواهد شد(میتوانید ولوم صدا را با فشردن دکمه تنظیم کنید )
7. حدود ۶۰ ثانیه هیچ حرکتی در مقابل کلاهک سر سنسور نداشته باشید تا ماژول کالیبره شود
8. نتیجه ۲ : speaker روشن است ولی صدا بلندگو قطع است و سنسور در حالت فعال قراردارد
9. پس از کالیبره شدن دست را مقابل کلاهک سنسور حرکت دهید
10. نتیجه ۳ : صدا بلندگو با پخش فایل صوتی شنیده خواهد شد
11. نتیجه ۴ : فایل صوتی حافظه فلش به مدت زمان تنظیم شده پخش خواهد شد.
12. اگر حرکتی نباشد فایل صوتی خاموش شده ولی سنسور فعال است.
13. با شروع حرکت جدید فایل صوتی از ابتدا پخش میشود و اگر حرکت تکرار شود فایل صوتی هم تکرار میشود.
14. برای خاموش کردن Speaker باید دکمه پاور  را در حالت OFF قرار دهید .

توجه ۱:

فایل صوتی با فرمت mp3 ذخیره شود و اگر چندید فایل صوتی در حافظه ذخیره کنید هنگام پخش بصورت تصادفی فایل شروع برای پخش انتخاب میشود .عنوان فایلهای صوتی بصورت کد ۰۰۱٫mp3  و ۰۰۲٫mp3و . . . نام گذاری شود

توجه ۲:

جامپر روی اسپیکر در حالت (L  ) LOW باشد برای اینکه وقتی حرکت بود صدا پخش شود .
