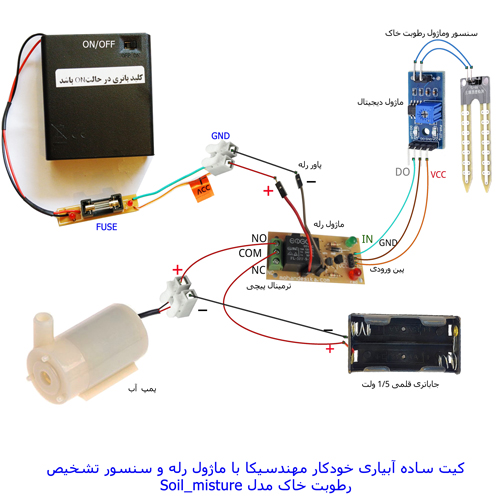

کیت آموزش آبیاری خودکار مهندسیکا با ماژول رله و سنسور رطوبت خاک مدل Soil_misture

با کیت  ساده آبیاری حودکار مهندسیکا با سنسور رطوبت خاک آبیاری گیاهان خود را به دستان تکنولوژی بسپارید. این کیت به‌طور خودکار رطوبت خاک را تشخیص داده و در صورت خشکی، پمپ آب را فعال می‌کند. انتخابی ایده‌آل برای باغچه‌ها، گلخانه‌ها، گلدان‌های خانگی، پروژه‌های دانش‌آموزی و دانشگاهی. کیت بصورت قطعات مجزا است که با راهنمای آموزشی فابل DVD میتوانید مونتاژ و برنامه نویسی نمایید .

1. معرفی اجزای اصلی کیت

• سنسور رطوبت خاک YL-69:

این سنسور به طور دقیق میزان رطوبت خاک را اندازه‌گیری می‌کند و خروجی آنالوگ و دیجیتال ارائه می‌دهد. خروجی آنالوگ به آردوینو امکان می‌دهد میزان رطوبت را با دقت بالا اندازه‌گیری کند، در حالی که خروجی دیجیتال می‌تواند برای فعال‌سازی سیستم‌های آبیاری یا هشدار دهنده استفاده شود.سنسور شامل یک سیخک که در خاک باغچه یا گلدان قرار میگیرد و یک ماژول دیجیتال است، ارتباط بین سیخک با ماژول با دو سیم جامپر FF برقرار میشود .

متناسب با موجودی بازار یکی از ماژولهای زیر در بسته شما قراردارد. که عملکرد یکسانی دارد فقط تفاوت در ترتیب پایه های VCC است .

• پمپ آب یا شیر آب:

این قطعه برای تأمین آب به گیاهان و انتقال آن به خاک مورد نیاز است. می‌توانید از یک پمپ آب کوچک یا شیر آب الکترونیکی استفاده کنید.دو سیم مثبت و منفی تغذیه ۵ ولت باتری لازم دارد وبا قراردادن پمپ آب در مخزن از شیلنگ خروجی آب جریان خواهد داشت .

• ماژول رله:

این قطعه به عنوان یک سوئیچ الکترونیکی عمل می‌کند و به شما امکان می‌دهد جریان برق به پمپ آب یا شیر آب را کنترل کنید و آن را روشن یا خاموش کنید.

• کابل‌ها و اتصالات:

برای اتصال قطعات مختلف کیت به یکدیگر مورد نیاز است. این کیت به شما امکان می‌دهد به راحتی اتصالات را انجام دهید.

• منبع تغذیه:

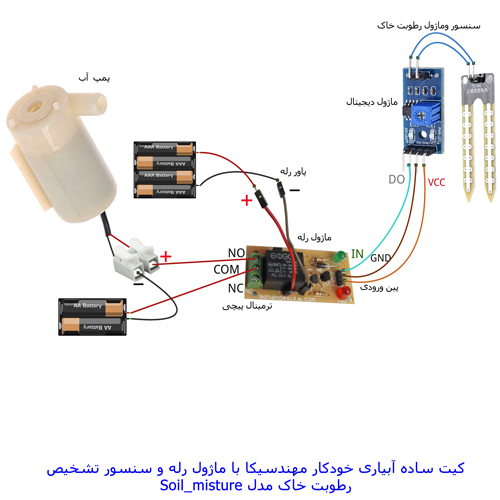

تغذیه مدار باتری قلمی ۵/۱ ولت است که چهارعدد برای تغذیه ماژول رله و دو عدد برای تغذیه پمپ آب بصورت مجزا استفاده میشود .( این کیت بدون باتری تحویل میشود شما باید شش عدد باتری قلمی یک ونیم ولت مناسب تهیه نمایید .

• سادگی استفاده:

این کیت برای مبتدی‌ها و کاربران با هر سطح تجربه طراحی شده است و استفاده از آن بسیار ساده است.

• قابلیت توسعه:

می‌توانید با اضافه کردن ماژول آردوینو و سنسورهای دیگر، مانند سنسور دما، یا ماژول‌های ارتباطی، این کیت را گسترش دهید و آن را به یک سیستم هوشمند‌تر تبدیل کنید.

• صرفه جویی در آب:

با استفاده از این کیت می‌توانید میزان آب مصرفی را به طور قابل توجهی کاهش دهید و از هدررفت آب جلوگیری کنید.

  کاربردها:

• آبیاری خودکار گلدان‌ها و باغچه‌ها
• پروژه‌های آموزشی آردوینو برای دانش‌آموزان و دانشجویان
• کنترل رطوبت خاک در گلخانه‌ها
• سیستم‌های نگهداری گیاهان در خانه یا محل کار
• پروژه‌های ساده الکترونیکی (DIY) با امکان ارتقاء

 مزایا و نقاط قوت:

• راه‌اندازی آسان فقط با چند اتصال ساده بدون برنامه نویسی
• آموزش‌پذیری بالا برای مبتدی‌ها در زمینه آردوینو
• قابلیت اطمینان بالا برای کاربردهای طولانی‌مدت
• قابلیت گسترش و سفارشی‌سازی

 مناسب برای چه کسانی؟

 افرادی که فراموش می‌کنند گیاهان را آبیاری کنند

• معلمان و دانش‌آموزانی که به دنبال پروژه علمی جذاب هستند
• علاقه‌مندان به الکترونیک
• صاحبان گلخانه یا علاقه‌مندان به باغبانی دقیق و هوشمند

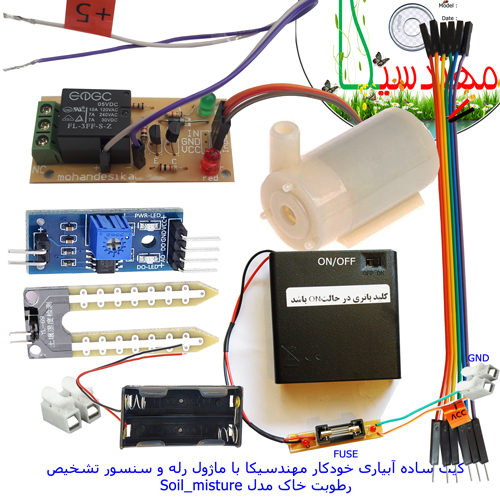

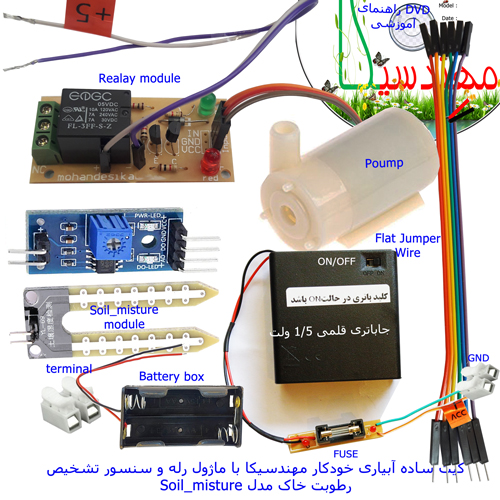

محتویات بسته:

1. ماژول رله تک کاناله مهندسیکا
2. جاباتری قلمی
3. ماژول تشخیص رطوبت خاک
4. پمپ آب ۵ ولت
5. سیم جامپر ۸ عدد
6. ترمینال پلاستیکی
7. فیوز شیشه ای
8. DVD فایل راهنمای مونتاژ
9. بروشور کاغذی
10. جعبه حمل و بسته بندی
11. کارت گارانتی مهندسیکا

کیت  آموزش آبیاری خودکار مهندسیکا   یک کیت ساده سرگرمی،آموزشی است که دانش آموزان و نوجوانان را با ماژولها و مدارات الکترونیک و کنترلی آشنا میکند در این کیت هدف آشنایی و اجرای پروژهای کاربردی الکترونیکی بدون نیاز به لحیم کاری یا برنامه نویسی است .جهت انجام یک کار پژوهشی علمی و سرگرم کننده برای دانش آموزان است. ماژولهای لازم به صورت نمونه آزمایشگاهی به همراه فیلم آموزش جهت علاقه مندان ارائه میگردد که علاوه بر سرگرمی و لذت بردن از مدارات الکترونیک کاربرد آموزشی نیز دارد . با تهیه این کیت شما به راحتی با عملکرد ماژولهای الکترونیک آشنا خواهید شد.

وایرینگ و راه اندازی مدارات کنترلی با کمک توضیحات  فیلمهای  آموزشی مالتی مدیا به راحتی مونتاژ میگردد. جهت امنیت مشتریان فقط از باتری قلمی در تغذیه مدار استفاده شده است و هیچ نیازی به استفاده از برق شهری نیست. همانطور که در فیلم آموزشی شرح داده خواهد شد شما با استفاده از یک مجموعه سنسور یا حسگر تغییراتی متوجه میشوید  که با فرمان به ماژول رله میتوانید تغیرات را بصورت دیگر منتقل کنید مثلا آلارم بازر را روشن کنید یا لامپی روشن شود تا زمانیکه سنسور تغییرات را حس میکند  نتیجه توسط ماژول رله منتقل میشود. این مجموعه پروژه های مناسب برای کارهای پژوهشی دانش آموزان است.این کالا بدون باتری تحویل میگردد.

ب ) ویژگی ها :

این مجموعه شامل قطعات لازم جهت آموزش و آشنایی علاقه مندان با ماژول ها و کیتهای الکترونیک در سطح دانش آموزی طراحی شده است پیاده سازی طرح به زبان ساده باعث در اختیار داشتن یک مدار آزمایشگاهی خواهد.این مجموعه علاوه بر آموزش موجب سرگرمی علاقه مندان با الکترونیک خواهد شد .برای کسانی که میخواهند با ماژولهای الکترونیک بیشتر آشنا شوند بسیار مفید خواهد بود

ج ) سایر قابلیتها :

توجه داشته باشید قطعات بصورت مجزا ارائه میشود و خریدار میتواند با استفاده از فایل آموزشی ارائه شده ، قطعات و ماژولها را مونتاژ نماید لذا ارائه تصویر وعکس کیت مونتاژ شده در فروشگاه جهت راهنمایی خریداران است مونتاژ بصورت آزمایشگاهی مزایای زیادی برای کاربران دارد که در بردهای مدارچاپی امکان ندارد از جمله بازگشت و اصلاح مدار ویا استفاده از قطعات یا ماژولها در سایر طرحها و همچنین امکان مونتاژ و دمونتاژ مدار به دفعات، برای علاقه مندان این روش که بصورت آزمایشگاهی مدارات مونتاژ میشوند بهترین روش آموزشی در یادگیری است.این بسته به همراه حافظه فلش، آموزش مونتاژ مدار ارائه میگردد.

د ) آموزش ویادگیری :

• ۱٫       جهت تغذیه مدارات شش عدد باتری قلمی یک و نیم ولت استاندارد تهیه شود
• ۲٫       ابتدا DVD همراه بسته را در درایو کامپیوتر قرار دهید . ( بهتر است اطلاعات را بر روی هارد کامپیوتر کپی کنید )
• ۳٫       سپس فایل PDF را باز کنید و طبق توضیحات متن پروژه های کیت را به ترتیب راه اندازی کنید
• ۴٫       در متن الکترونیکی ارائه شده برخی پاراگراف ها بصورت HyperLink تنظیم شده اند که با کلیک برروی آن به صفحه مورد نظر وارد میشوید ویا فایل تعیین شده باز میشود .

رعایت موارد ایمنی زیر الزام آور می­باشد در صورت عدم رعایت این نکات هیچ مسئولیتی متوجه مهندسیکا نمی باشد .

1. این بسته محتوی المانها و ماژولهای کوچک و ریز از جنس فلز و پلاستیک است که نباید در دسترس کودکان قرار گیرد .
2. جهت تغذیه مدار چهار عدد باتری قلمی ۱٫۵ ولت مناسب استاندارد تهیه نمایید . جهت پیشگیری از احتمال اتصال کوتاه باتری سر راه باتری از فیوز ۵۰۰ma ( نیم آمپر) موجود در بسته استفاده کنید تا جریان زیاد عبور نکند .
3. درهنگام نصب باتریها در جاباتری دقت کنید مثبت و منفی باتری صحیح قرار داشته باشد
4. در اتصال خطوط تغذیه رعایت ایمنی را داشته باشید که باتری اتصال کوتاه نشود اگر با وایرینگ و پلاریته مثبت و منفی باتری آشنا نیستید حتما از یک فرد مطلع کمک بگیرید .
5. هنگام بکارگیری مخزن آب مراقب باشید آب برروی تجهیزات و میز کار نریزد و بهتر این مونتاژ پمپ آب را در یک فضای مناسب به دور از تجهیات برقی انجام دهید .
6. هنگام کار با فن DC مراقب باشید انگشتان دست با پره های فن آسیب نبیند
7. حتما جهت مونتاژ مدار به توضیحات فایل آموزشی توجه کنید و مونتاژ را مرحله به مرحله از روی اسلایدها و فیلم ها انجام دهید در غیر اینصورت ممکن است پلاریته مثبت و منفی ماژولها را رعایت نکنید و موجب سوختن ماژول ها شود. که مسئولیتی متوجه مهندسیکا نخواهد بود و برای دریافت ماژول سالم باید هزینه قطعه به قیمت روز بعلاوه هزینه حمل و ارسال را پرداخت نمایید .
8. قطعات و ماژولها فقط برای پروژه آموزشی ذکر شده تعریف شده اند بنابراین هرگونه استفاده غیر، مسئولیتی را متوجه مهندسیکا نمیکند.
