سنسور تشخیص حرکت مادون قرمز با رله مهندسیکا مدل SR505-PIR

کیت ساده آموزشی سرگرمی مهندسیکا جهت آشنایی با راه اندازی ماژولهای الکترونیکی است که نیازی به لحیم کاری و تجهیزات خاصی ندارد شما میتوانید با استفاده از یک باتری 5 ولت به سادگی عملکرد ماژول را ببینید.

حسگرهای مادون قرمز  (PIR sensor) نوعی از حسگرها هستند که به تابش مادون قرمز حساسند. این حسگرها اغلب برای تشخیص تابش مادون قرمز حاصل از بدن موجودات زنده اعم از انسان ، حیوانات ، و حرکتشان، در آشکارسازهای حرکت کاربرد دارند . در سنسور مادون قرمز غیرفعال (Passive Infrared Sensor) یا به اختصار (PIR)  ، کلمه (Passive) غیرفعال نشان می‌دهد که سنسور PIR هیچ انرژی را برای تشخیص اجسام تولید یا تابش نمی‌کند.سنسورهای PIR گرما را اندازه نمی‌گیرند (تشخیص نمی‌دهند)، بلکه تابش مادون قرمز ساطع شده یا منعکس شده از اجسام را تشخیص می‌دهند. این سنسورها ارزان و کم‌مصرف هستند و استفاده از آن‌ها آسان است و معمولاً در خانه‌ها، کاربردهای پزشکی، کارخانه‌ها و… به کار می‌روند.

از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. مدل HC-SR505 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. این ماژول قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. به دلیل اندازه فوق العاده کوچک و کار با توان پایین به میزان زیادی استفاده می­شود از سوی دیگر HC-SR505 دارای ابعاد کوچکتر و مصرف جریان کمتر بوده. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد. این سنسور ها دارای کارآیی نسبتا مناسب و موثری است و استفاده از آن هم بسیار آسان است بدین صورت که خروجی سنسور تشخیص حركت مستقیما به یکی از پایه های ورودی تحریک رله متصل می­گردد و در صورتی که هر نوع حرکتی توسط این سنسور تشخیص داده شود مقدار این پین برای چند ثانیه یک می گردد.و ماژول رله تحریک میکند که در خروجی رله میتوان یک آژیر یا لامپ روشنایی قرارداد تا زمانی که حرکت مقابل سنسور وجود داشته باشد رله عمل میکند . مشخصات ماژول رله تک کاناله 5 ولت DC طبق مشخصات فنی ذکر شده بر روی رله است و محدویت در جریان و ولتاژ دارد .

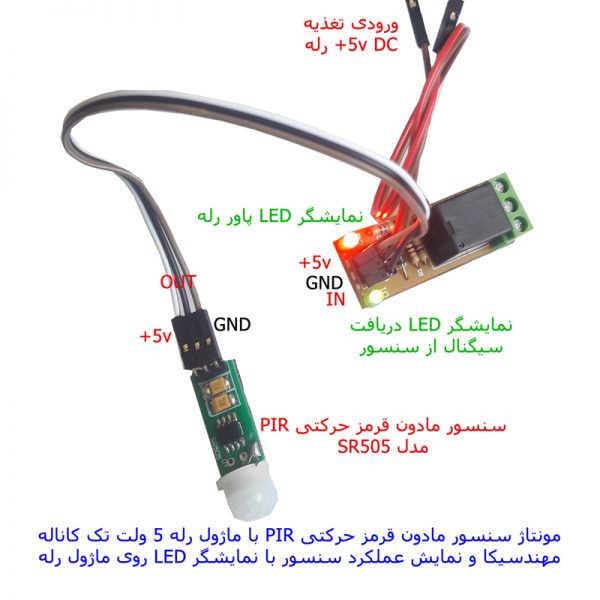

مطابق شکل :

1. پایهء GND سنسور را به پایه GND یا گراند رله وصل نمایید.
2. پایهء مثبت سنسور را به پایه +5 ولت رله وصل نمایید.
3. پایه Signal سنسور را به پایه IN رله متصل نمایید .
4. تغذیه 5 ولت رله توسط دو رشته سیم از بیرون وصل شده است

ب ) عملکرد سنسور با رله

پس از اتصال سنسور به ورودی ماژول رله چند ثانیه صبر کنید تا سنسور کالیبره شود بهتر است هیچ حرکتی در مقابل سنسور نباشد سپس با حرکت دست مقابل سنسور متوجه عملکرد رله می شوید و در این حالت لامپ LED سبز رنگ روی ماژول رله به مدت چند ثانیه روشن می شود و تا زمانی که حرکت وجود داشته باشد سنسور فعال بوده و رله عمل میکند .

• مشحصات فنی سنسور حرکتی پسیو IR

ولتاژ عملکرد سنسور  4.5v – 20v DC

زمان تاخیر 8-10 ثانیه

زاویه آشکارسازی 100 درجه

فاصله آشکارسازی  3  متر

محدوده دمای عملکرد -20 to +80  درجه سانتی گراد

قطر لنز روی سنسور 10mm

ولتاژ عملکرد رله تک کاناله   5v DC

ورودي فعال ساز رله active high

نمایشگر قرمزLED  کوچک روي برد وضعیت پاور رله و پاور سنسور

نمایشگر سبزLED  کوچک روي برد وضعیت سیگنال ورودی IN رله

با تشکر از شما که محصولات مهندسیکا را خرید کرده اید . مجموعه سنسور و رله آماده و تست شده است فقط مراحل زیر را به دقت انجام دهید .

1. یک تغذیه 5 ولت DC مطابق شکل به ورودی رله وصل نمایید . مثبت و منفی با رنگ سیمها مشخص شده علاوه بر آن سیم کنار پایه VCC رله مثبت است.
2. با وصل تغذیه،­­­ LED قرمز رله روشن میشود .
3. حدود یک دقیقه مقابل سنسور حرکتی نداشته باشید تا سنسور کالیبره شود .
4. پس از این با حرکت مقابل سنسور، لامپ LED سبز رله چند ثانیه روشن شده و رله عمل میکند تا زمانیکه حرکت باشد .
5. خروجی رله برای قطع ووصل مدارات DCمناسب اشت
