کیت آموزش آبیاری هوشمند مهندسیکا با ماژول آردوینو نانو مدل Soil_misture

با کیت آبیاری هوشمند مهندسیکا مبتنی بر آردوینو نانو و سنسور رطوبت خاک YL-69، آبیاری گیاهان خود را به دستان تکنولوژی بسپارید. این کیت به‌طور خودکار میزان رطوبت خاک را اندازه‌گیری کرده و در صورت خشکی، پمپ آب را فعال می‌کند. انتخابی ایده‌آل برای باغچه‌ها، گلخانه‌ها، گلدان‌های خانگی، پروژه‌های دانش‌آموزی و دانشگاهی.کیت بصورت قطعات مجزا است که با راهنمای آموزشی فابل DVD میتوانید مونتاژ و برنامه نویسی نمایید .

1. معرفی اجزای اصلی کیت

• سنسور رطوبت خاک YL-69:

این سنسور به طور دقیق میزان رطوبت خاک را اندازه‌گیری می‌کند و خروجی آنالوگ و دیجیتال ارائه می‌دهد. خروجی آنالوگ به آردوینو امکان می‌دهد میزان رطوبت را با دقت بالا اندازه‌گیری کند، در حالی که خروجی دیجیتال می‌تواند برای فعال‌سازی سیستم‌های آبیاری یا هشدار دهنده استفاده شود.سنسور شامل یک سیخک که در خاک باغچه یا گلدان قرار میگیرد و یک ماژول دیجیتال است، ارتباط بین سیخک با ماژول با دو سیم جامپر FF برقرار میشود .

متناسب با موجودی بازار یکی از ماژولهای زیر در بسته شما قراردارد. که عملکرد یکسانی دارد فقط تفاوت در ترتیب پایه های VCC است .

•  آردوینو نانو:

این برد کوچک و قدرتمند، قلب تپنده سیستم شماست. با استفاده از نرم‌افزار Arduino IDE, می‌توانید سیستم آبیاری را برنامه‌ریزی کرده و به آن عملکردی هوشمند بدهید. برای آشنایی بیشتر ماژول آردوینو به توضیحات پیوست یک مراجعه نمایید.

• پمپ آب یا شیر آب:

این قطعه برای تأمین آب به گیاهان و انتقال آن به خاک مورد نیاز است. می‌توانید از یک پمپ آب کوچک یا شیر آب الکترونیکی استفاده کنید.دو سیم مثبت و منفی تغذیه ۵ ولت باتری لازم دارد وبا قراردادن پمپ آب در مخزن از شیلنگ خروجی آب جریان خواهد داشت .

• ماژول رله:

این قطعه به عنوان یک سوئیچ الکترونیکی عمل می‌کند و به شما امکان می‌دهد جریان برق به پمپ آب یا شیر آب را کنترل کنید و آن را روشن یا خاموش کنید.

• کابل‌ها و اتصالات:

برای اتصال قطعات مختلف کیت به یکدیگر مورد نیاز است. این کیت به شما امکان می‌دهد به راحتی اتصالات را انجام دهید.

• منبع تغذیه:

برای تأمین برق مورد نیاز آردوینو و سایر قطعات کیت لازم است.

جهت ماژول آردوینو نانو از یک باتری کتابی ۹ ولت ترجیحامدل آلکالاین به همراه سوکت باتری کتابی استفاده کنید(باتری کتابی همراه بسته نیست و باید تهیه شود) و برای پمپ آب از یک آداپتور ۵ ولت به همراه جک آداپتوری استفاده کنید

• سادگی استفاده:

این کیت برای مبتدی‌ها و کاربران با هر سطح تجربه طراحی شده است و استفاده از آن بسیار ساده است.

• قابلیت توسعه:

می‌توانید با اضافه کردن سنسورهای دیگر، مانند سنسور دما، یا ماژول‌های ارتباطی، این کیت را گسترش دهید و آن را به یک سیستم هوشمند‌تر تبدیل کنید.

• صرفه جویی در آب:

با استفاده از این کیت می‌توانید میزان آب مصرفی را به طور قابل توجهی کاهش دهید و از هدررفت آب جلوگیری کنید.

 ویژگی های فنی:

•  کنترلر مرکزی آردوینو نانو ATmega328P
• نوع سنسور سنسور رطوبت خاک YL-69 (آنالوگ)

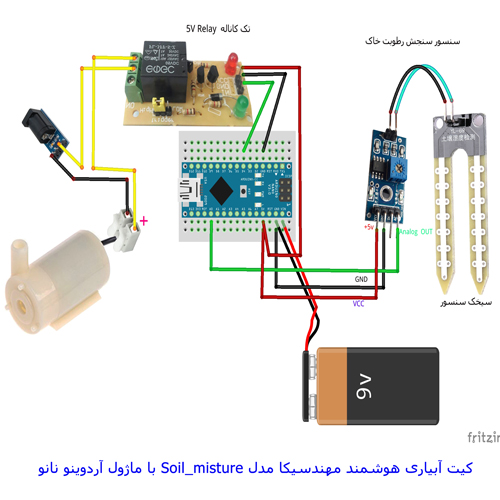

• پایه‌های اتصال A0 برای سنسور، D4 برای رله
• خروجی رله NO/NC برای اتصال پمپ یا شیر برقی
• ولتاژ کاری ۵V برای آردوینو و سنسور، تغذیه جداگانه برای پمپ
• قابلیت توسعه امکان افزودن LCD، ماژول WiFi (ESP8266)، تایمر و…

 کاربردها:

• آبیاری خودکار گلدان‌ها و باغچه‌ها
• پروژه‌های آموزشی آردوینو برای دانش‌آموزان و دانشجویان
• کنترل رطوبت خاک در گلخانه‌ها
• سیستم‌های نگهداری گیاهان در خانه یا محل کار
• پروژه‌های اینترنت اشیاء (IoT) با امکان ارتقاء

• مزایا و نقاط قوت:
• راه‌اندازی آسان فقط با چند اتصال ساده و یک آپلود کد
• آموزش‌پذیری بالا برای مبتدی‌ها در زمینه آردوینو
• قابلیت اطمینان بالا برای کاربردهای طولانی‌مدت
• قابلیت تنظیم حساسیت رطوبت
• قابلیت گسترش و سفارشی‌سازی

• مناسب برای چه کسانی؟

• افرادی که فراموش می‌کنند گیاهان را آبیاری کنند
• معلمان و دانش‌آموزانی که به دنبال پروژه علمی جذاب هستند
• علاقه‌مندان به الکترونیک و آردوینو
• صاحبان گلخانه یا علاقه‌مندان به باغبانی دقیق و هوشمند

• چرا این کیت را انتخاب کنیم؟

 کیت آبیاری هوشمند ما برخلاف محصولات پیچیده بازار، ساده، کاربردی و قابل گسترش است. با راهنمای گام‌به‌گام فارسی و کد آماده، فقط کافی‌ست قطعات را وصل کرده و برنامه را آپلود کنید؛ بقیه کار را سیستم انجام می‌دهد.

• پیشنهاد ارتقاء:

افزودن نمایشگر LCD برای نمایش وضعیت رطوبت

استفاده از ماژول وای‌فای ESP8266 برای کنترل از راه دور

نصب پاوربانک یا پنل خورشیدی برای سیستم‌های مستقل

کیت شامل  فایل آموزشی ساده و راحت است جهت استفاده شرح کاملی از هر  ماژول در متن DVD ارائه شده است تا با مشخصات و پایه های ماژولها آشنا شوید تمام مراحل کد نویسی و مونتاژ مدار با نقشه و نرم افزار شرح داده شده و شما به راحتی میتوانید استفاده کنید .برای کسانی که بخواهند با سنسورها و ماژولهای آردوینو کارکنند در اختیار داشتند این کیت بسیار ضروری و لازم است علاوه بر آن تنوع محصولات مهدسیکا باعث افزایش آگاهی و دانش شما به کاربردهای فراوان این ماژولها در هوشمند سازی ، کنترل ، مکانیزاسیون ، رباتیک و خانه های هوشمند خواهد شد .

این کیت شامل دو قسمت سخت افزار و نرم افزار خواهد بود . بخش سخت افزار شامل ماژول آردوینو نانو که متناسب با موجودی بازار مدل CH340 یا R3   در بسته شما قرار میگیرد که هیچ تفاوتی از جهت عملکرد ندارند. بخش نرم افزار شامل کدنویسی آردوینو، نحوه پروگرم کردن ماژول آردوینو نانو و استفاده از محیط نرم افزارIDE  آردوینو، شرح ، توضیح، شماتیک ، ومشخصه پایه های ماژولها و نقشه وایرینگ با ماژول آردوینو بر روی مینی برد بورد خواهد بود . سورس کد برنامه آردوینو به همراه DVD ارائه شده است

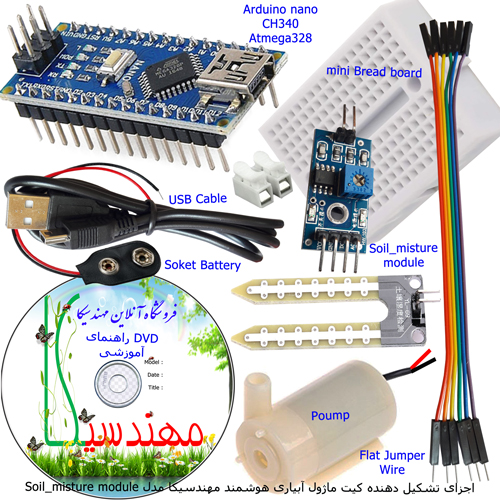

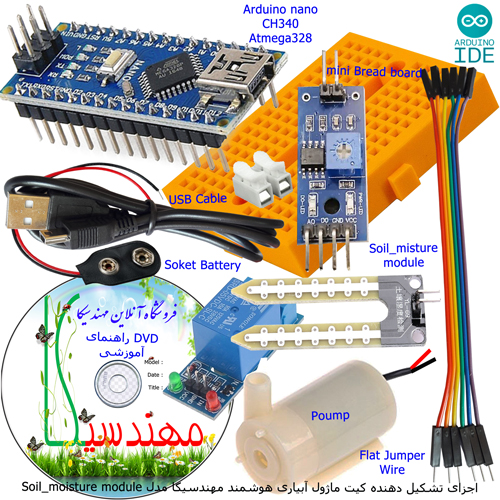

• محتویات بسته:

1. ماژول رله تک کاناله مهندسیکا
2. برد آردوینو نانو CH340 یا مشابه (بر اساس موجودی بازار)
3. ماژول تشخیص رطوبت خاک
4. پمپ آب ۵ ولت
5. مینی بردبورد
6. سیم جامپر ۸ عدد
7. کابل مبدل USB( متناسب با پورت آردوینو نانو)
8. سوکت باتری کتابی
9. جک آداپتوری
10. ترمینال پلاستیکی فشاری
11. DVD فایل راهنمای مونتاژ
12. بروشور کاغذی
13. جعبه حمل و بسته بندی
14. کارت گارانتی مهندسیکا

جهت راه اندازی کیت به توضیحات فایل PDF داخل DVD توجه نمایید .

هشدار های ایمنی در کار و مونتاژ مدار

رعایت موارد ایمنی زیر الزام آور می­باشد در صورت عدم رعایت این نکات هیچ مسئولیتی متوجه مهندسیکا نمی باشد .

1. این بسته محتوی المانها و ماژولهای کوچک و ریز از جنس فلز و پلاستیک است که نباید در دسترس کودکان قرار گیرد .
2. در اتصال خطوط تغذیه رعایت ایمنی را داشته باشید که تغذیه اتصال کوتاه نشود اگر با وایرینگ و پلاریته مثبت و منفی تغذیه آشنا نیستید حتما از یک فرد مطلع کمک بگیرید .
3. در صورت استفاده از آداپتورحتما از آدابتورهای DC استاندارد و محافظ دار استفاده کنید
4. ماژولها و قطعات الکترونیکی همراه بسته فقط در محدوده ی تعریف شده کاربرد دارند و هر نوع استفاده غیر توسط کاربران مسئولیتی را متوجه مهندسیکا نمیکند.
