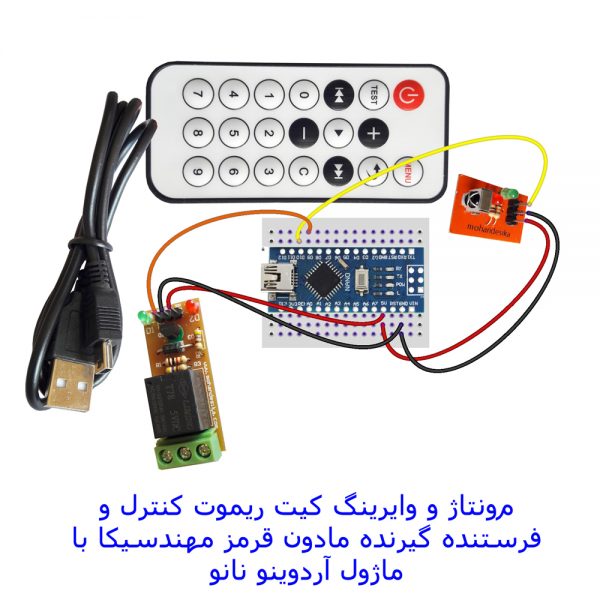

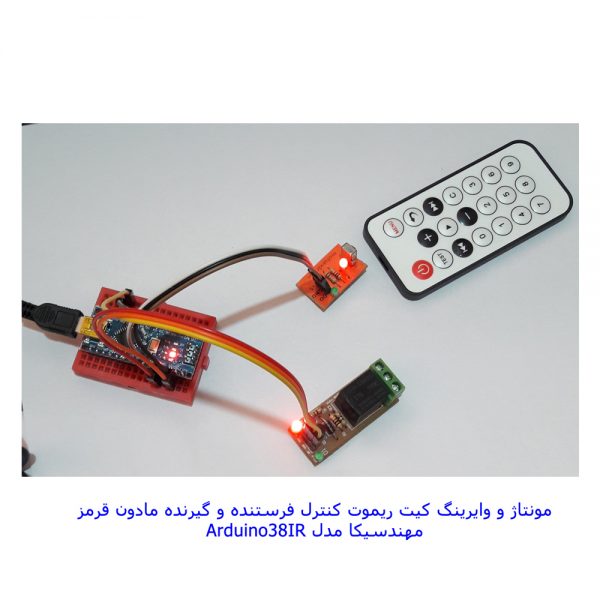

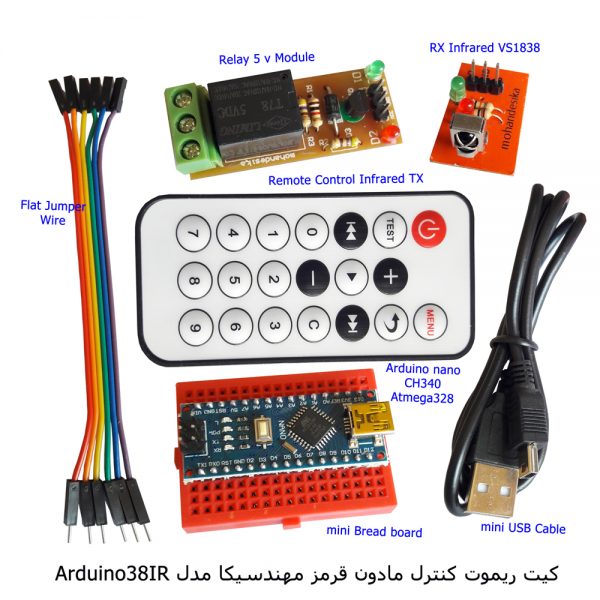

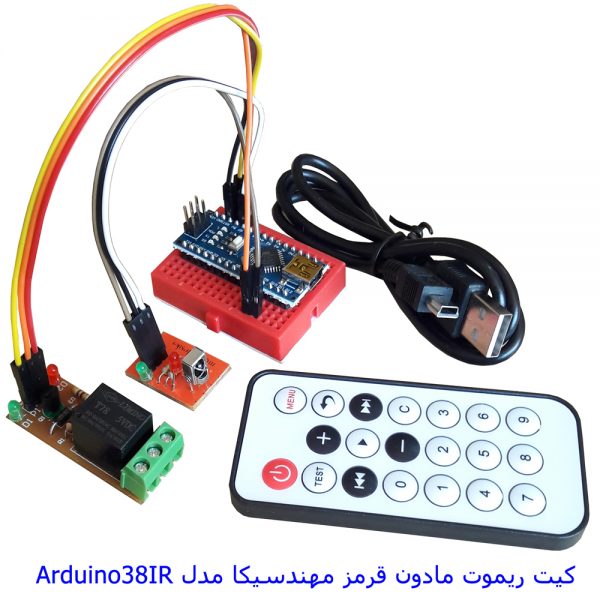

کیت آموزشی، سرگرمی ریموت کنترل مادون قرمز با ماژول گیرنده مهندسیکا مدل IR-38Khz

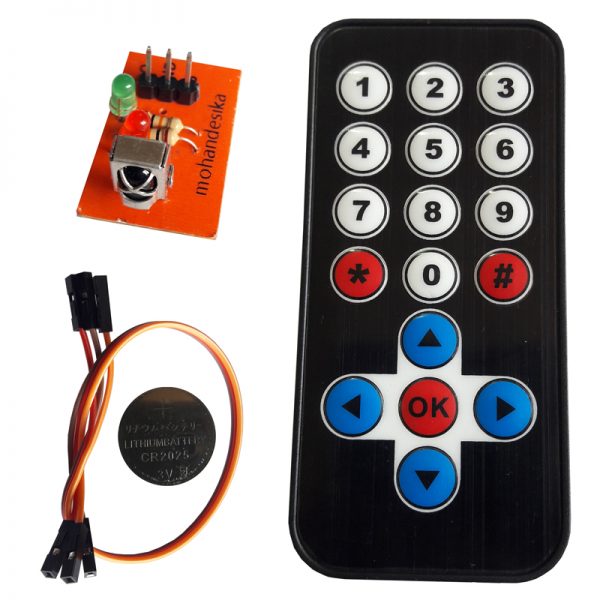

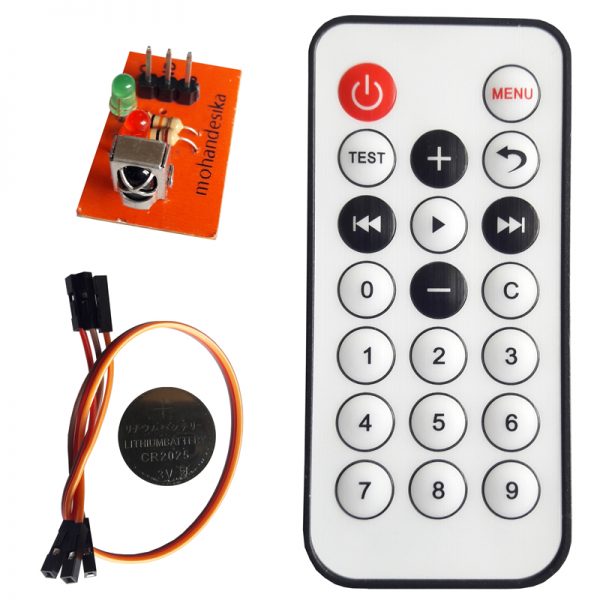

با استفاده از ريموت كنترل فرستنده مادون قرمز ۲۰ و۲۱ و۱۷ كليدي و ماژول گيرنده VS/HX1838 /IR با مصرف جریان پایین به راحتي مي توانيد پروژه يا محصول خود را به كنترل از راه دور مجهز كنيد. بوسيله اين ماژول، آردوينوي خود را به ريموت كنترل مجهز كنيد، چراغ هاي منزل را با ريموت كنترل خاموش و روشن كنيد، درب منزل يا پاركينگ خود را به ريموت كنترل مجهز كنيد، ربات كنترل شونده از راه دور بسازيد و بسیاری کاربرد های دیگر. این ریموت یک فرستنده مادون قرمز ( Infrared Transmitter ) می باشدکه از مدولاسیون ۳۸ کیلوهرتز برای ارسال امواج مادون قرمز بوسیله میکروکنترلر استفاده می کند. از امواج IR در کنترل تلویزیون ها و در دوربین های مادون قرمز استفاده می گردد. توجه نمایید که اشعه مادون قرمز در جهت و محدوده خاصی میتواند منتشر شود برای دریافت دیتا باید از ماژول گیرنده IR استفاده نماییم. درون این ماژول یک گیرنده مادون قرمز ۳۸ کیلوهرتز مدل vs1838b وجود دارد که سیگنال دریافتی مادون قرمز را به سطح ولتاژ منطقی تبدیل می کند گیرنده های IR در واقع نوعی دیود هستند که مقاومت آنها با تغییر میزان اشعه مادون قرمز در محیط تغییر می کند. نور مادون قرمز توسط چشم قابل دیدن نیست و با استفاده از دوربین دیجیتال می توان اشعه مادون قرمز را مشاهده کرد. از آنجایی که نور مادون قرمز در محیط اطراف بخصوص نور خورشید که منبع مادون قرمز است بسیار زیاد می باشد، استفاده از مادون قرمز در چنین محیط هایی با اختلال روبرو می شود، بنابراین فرستنده و گیرنده باید در فرکانس خاصی نوسان داشته باشد که از نویزهای احتمالی جلوگیری کند.
