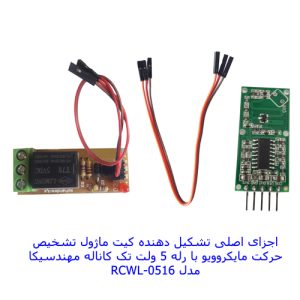

کیت آموزشی، سرگرمی سنسور تشخیص حرکت مایکروویوی مهندسیکا مدل RCWL-0516

کیت های تشخیص حرکت کاربرد فراوانی در سیستم های امنیتی و همچنین خانه های هوشمند دارند . از این ماژولها جهت تشخیص حضور افراد استفاده می شود . به طور مثال می توانید از آن ها برای روشن شدن لامپ راهرو ها یا برای فعال کردن دوربین های مدار بسته استفاده کید . ماژول های تشخیص حرکت شامل انواع PIR ، التراسونیک و مایکرووی هستند . مدل های PIR بر اساس حرارت بدن موجودات زنده کار می کنند لذا حرکت اجسام نمی تواندآنها را فعال کند . مدل های التراسونیک نیز بر پایه اختلال در بازتاب امواج التراسونیک کار میکنند لذا عملکرد آن ها محدود به دیوار و موانع است . اما در این بین ماژول های مایکرووی از دقت و عملکرد بالاتری برخورد دار هستند . این ماژول ها به هرگونه حرکتی حتی در پشت موانع نیز واکنش نشان می دهند . ماژول RCWL-0516 یک ماژول تشخیص حرکت مایکرووی است که می توانید در کاربرد های حساس آن را جایگزین ماژول های PIR کنید . این ماژول تا شعاع ۳ متر و با زاویه دید ۲۷۰ درجه هر نوع حرکتی را تشخیص می دهد و مانند سنسورهای PIR جهت تشخیص حرکت استفاده می‌شود. با این تفاوت که از تکنولوژی رادار داپلر مایکروویو جهت تشخیص استفاده می‌کند. این سنسور سیگنال‌هایی با فرکانس مشخص به محیط اطراف ارسال می‌کند که این سیگنال در برخورد با اجسام بازتاب شده و به سنسور برمی‌گردد. با تحلیل این سیگنال توسط سنسور اطلاعات لازم استخراج می‌شود.پس از وصل تغذیه ماژول چند ثانیه باید صبر کنید تا ماژول کالیبره شود در این حالت هیچ حرکتی مقابل ماژول نداشته باشید. زمان وصل بودن ماژول حدود ۵ ثانیه است هنگام شروع حرکت در مقابل سنسور خروجی دیجیتال سنسور High میشود و رله Active High مهندسیکا تحریک میشود که با LED سبز رنگ روی ماژول رله قابل نمایش است . وقتی حرکت متوقف شود بعد از ۵ ثانیه رله غیر فعال میشود با فرمان به پایه IN ماژول رله میتوان خروجی رله را فعال نمود ورودی IN رله Active High است با یک شدن خروجی سنسور ، رله عمل میکند. از آنجا که خروجی رله دو حالت باز (NO) و بسته (NC) دارد شما میتوانید متناسب با نیازتان بکار ببرید .. مشخصات ماژول رله طبق توضیحات و مشخصات فنی ذکر شده بر روی رله است و محدویت در جریان و ولتاژ دارد
